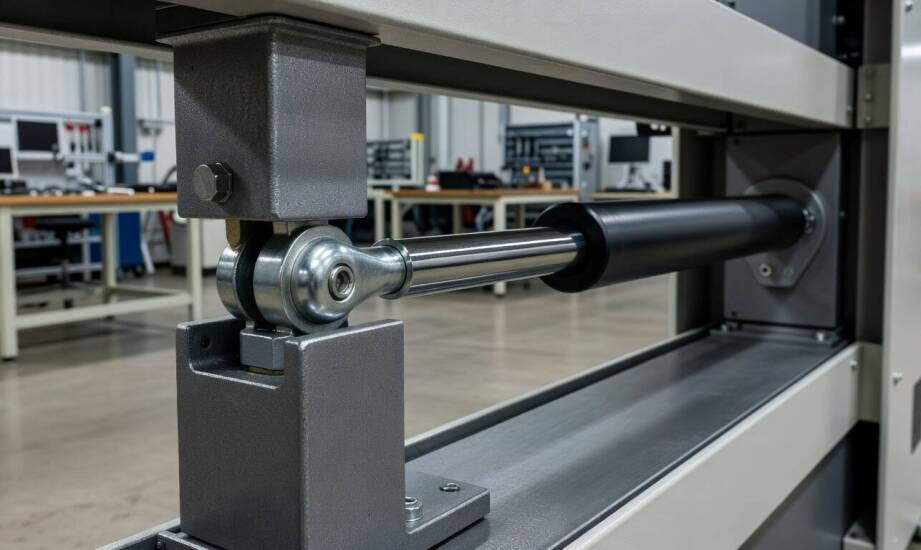

Oczkowe, przegubowe czy naścienne — jak dobór elementów mocujących determinuje żywotność sprężyny gazowej

Wydajne układy automatyki przemysłowej wymagają od inżynierów precyzyjnego przeliczania siły wyrzutu oraz skoku roboczego stosowanych siłowników. Poważnym błędem projektowym pozostaje jednak częste ignorowanie punktu styku cylindra z konstrukcją nośną maszyny. Nawet sprężyna gazowa o perfekcyjnie dopasowanych parametrach ulegnie przedwczesnej awarii, jeżeli niewłaściwe osadzenie wygeneruje szkodliwe siły poprzeczne. W codziennej praktyce technicznej EA Kraków regularnie diagnozujemy układy, w których to właśnie nieodpowiedni typ zakończenia niszczy pakiet uszczelnień tłoczyska. Sztywne zamocowanie uniemożliwia swobodny ruch w nieliniowych płaszczyznach odniesienia. Przenosi ono obciążenia boczne bezpośrednio na wewnętrzną prowadnicę, co drastycznie skraca czas bezawaryjnej eksploatacji całej maszyny. Zrozumienie mechaniki punktów podporu pozwala wyeliminować to zjawisko już na wczesnym etapie projektowania.

Różnice kinematyczne między sztywnym a ruchomym osadzeniem

Wybór elementów łączących ostatecznie decyduje o charakterystyce pracy siłownika podczas unoszenia ciężkiej osłony lub włazu serwisowego. Zakończenia oczkowe, widełkowe oraz proste wsporniki naścienne zapewniają niezwykle mocne, punktowe połączenie. Blokują one jednak całkowicie możliwość bocznego odchylenia osi sprężyny. Taka konstrukcja sprawdza się znakomicie, ale wyłącznie w idealnie prowadzonych mechanizmach o ruchu liniowym. Standardowa klapa w maszynie produkcyjnej porusza się natomiast po łuku. Ta geometria wymusza ciągłą, dynamiczną zmianę kąta pomiędzy pracującym cylindrem a nieruchomą ramą urządzenia.

Przeguby kulowe i kątowe stanowią w takich warunkach znacznie bezpieczniejsze rozwiązanie technologiczne dla całego układu. Węzeł wyposażony w ruchomą kulę swobodnie kompensuje odchyłki kątowe w zakresie kilkudziesięciu stopni w dowolnym kierunku. Wysunięte tłoczysko podąża za naturalnym ruchem osłony bez wywoływania szkodliwych naprężeń na wewnętrznych elementach ślizgowych. Przegub kulowy utrzymuje wektor siły roboczej idealnie w osi siłownika przez każdy kolejny cykl otwierania. Zwykłe oczko wymuszałoby w identycznej sytuacji fizyczne wyginanie pręta przy każdym ruchu mechanizmu. Zastosowanie ruchomego przegubu dodatkowo niweluje typowe tolerancje błędu samej ramy nośnej. Drobne przesunięcia otworów technologicznych nie obciążają układu sprężonego, ponieważ ruchoma główka sprawnie absorbuje różnice w ułożeniu sąsiadujących płaszczyzn.

Destrukcyjne siły poprzeczne i rygorystyczny dobór materiałów

Zablokowanie swobodnego obrotu złącza podczas cyklu pracy maszyny inicjuje powolny proces niszczenia wnętrza cylindra. Naprężenia boczne na tłoczysku wywołują silnie asymetryczny nacisk na główny pakiet uszczelniający. Mikroskopijne deformacje prowadzą do uszkodzeń pierścieni zgarniających i stopniowego uchodzenia stężonego azotu do atmosfery. Ostatecznym rezultatem takiego błędu projektowego jest całkowity zanik siły pchającej oraz nieplanowane zatrzymanie linii produkcyjnej. Właściwie dobrane mocowanie sprężyny gazowej zapobiega powstawaniu wygięć osiowych w dynamicznie obciążanych układach automatyki. Zaawansowany punkt podparcia przejmuje wszystkie szkodliwe obciążenia skręcające i promieniowe, chroniąc precyzyjne wnętrze mechanizmu.

Otoczenie pracy w nowoczesnym zakładzie przemysłowym wymusza również pogłębioną analizę odporności korozyjnej zastosowanych komponentów. Standardowa stal węglowa z powłoką ocynkowaną wykazuje doskonałe parametry w suchych, klimatyzowanych halach produkcyjnych. Zabezpieczenie cynkowe ulega jednak przyspieszonej degradacji w strefach narażonych na wysoką wilgotność, mycie ciśnieniowe lub agresywne opary chemiczne. Konstruktorzy muszą wtedy sięgać po elementy ze stali nierdzewnej, które utrzymują pasywną barierę ochronną opartą na zewnętrznej warstwie tlenku chromu. Lekceważenie wymogów środowiskowych prowadzi do zacierania się gwintów i sworzni. Korozja wtórnie usztywnia cały węzeł kinematyczny, co w krótkim czasie wywołuje awarię samej sprężyny.

Świadome projektowanie obudów maszyn, ciężkich klap i włazów inspekcyjnych wymaga traktowania punktów przyłączeniowych jako detali o kluczowym znaczeniu. Dokładna analiza krzywej ruchu oraz potencjalnych wektorów odchylających pozwala skutecznie unikać kosztownych przestojów, które serwisanci często błędnie przypisują wadom fabrycznym siłowników. Gwarantowana swoboda kinematyczna złącza bezpośrednio determinuje wieloletnią szczelność cylindra. Wysoka jakość zastosowanego stopu metali chroni z kolei wrażliwy mechanizm przed destrukcyjnym zakleszczeniem. Twórcy układów napędowych osiągają docelową niezawodność stanowisk produkcyjnych dopiero wtedy, gdy traktują osprzęt montażowy z taką samą uwagą, co główne generatory siły.
