Kolejność cięcia, gięcia i spawania, która decyduje o powtarzalności seryjnych konstrukcji stalowych

W produkcji seryjnej konstrukcji stalowych najmniejszy błąd na początkowych etapach obróbki błyskawicznie przekształca się w poważny problem montażowy na końcu linii. Ta sama geometria elementu zaczyna drastycznie odbiegać od założeń projektowych, jeśli kolejność operacji technologicznych zostanie źle dopasowana do specyfiki detalu. Błędy wymiarowe kumulują się w trakcie przygotowania półfabrykatu, co wymusza wdrażanie niezwykle kosztownych poprawek lub prowadzi do całkowitego odrzucenia partii materiału. Utrzymanie stuprocentowej powtarzalności w zaawansowanym przemyśle wymaga rygorystycznego przestrzegania sekwencji obróbki CNC, precyzyjnego formowania i kontrolowanego łączenia komponentów.

Cięcie laserowe i gięcie jako baza wymiarowa

Prawidłowo zaplanowany proces wytwórczy zawsze zaczyna się od nadania materiałowi idealnych proporcji wyjściowych. Cięcie laserowe blach wyznacza precyzyjne wymiary i kształty półfabrykatu z dokładnością sięgającą 0,1 milimetra. Taka precyzja gwarantuje całkowitą powtarzalność nawet przy wielotysięcznych nakładach, trwale eliminując ryzyko powstawania mikroszczelin na krawędziach cięcia. Uzyskanie czystej i bezgratowej krawędzi docelowo ułatwia bezpieczne pozycjonowanie elementu w maszynach gnących.

Kolejnym krokiem w ciągu technologicznym jest gięcie arkuszy z wykorzystaniem zaawansowanych pras krawędziowych CNC. Maszyny te precyzyjnie nadają materiałowi kąty i promienie gięcia ściśle dopasowane do pierwotnej dokumentacji inżynieryjnej. Dokładność przebiegu linii zagięcia jest bezpośrednio uzależniona od jakości wcześniejszego cięcia. Obie te operacje w nierozerwalny sposób tworzą stabilną i niezmienną bazę wymiarową całego elementu przed jego ostatecznym łączeniem. Właściwe wyprofilowanie detali znacznie przyspiesza ich późniejsze układanie na stanowisku montażowym i minimalizuje niepożądane luzy konstrukcyjne między łączonymi płaszczyznami.

Jeśli baza wymiarowa zostanie błędnie wyznaczona już na etapie obróbki laserem lub prasą, późniejsze korekty geometrii stają się wysoce nieopłacalne. Próby wymuszonej naprawy wymiarów po zakończeniu procesu spawalniczego wymagają wdrażania dodatkowych zabiegów prostowania płomieniowego, usztywniania mechanicznego lub wprowadzania czasochłonnej obróbki skrawaniem. Dodatkowe procesy naprawcze drastycznie podnoszą koszty wytworzenia serii produkcyjnej i drastycznie zwiększają ryzyko naruszenia wąskich tolerancji projektowych.

Geometria detali w procesie łączenia seryjnego

Nawet idealnie docięte i prawidłowo zagięte komponenty stalowe mogą ulec silnemu zniekształceniu podczas inwazyjnej obróbki cieplnej. Brak stabilnego bazowania w dedykowanych przyrządach mocujących powoduje niekontrolowane przemieszczenia elementów w przestrzeni. Luz roboczy między łączonymi częściami, który przekracza dozwolone wartości technologiczne, prowadzi do nierównomiernego rozkładu spoiwa i powstawania destrukcyjnych naprężeń lokalnych. W warunkach seryjnych takie odchylenia będą systematycznie powielać się w każdej wyprodukowanej sztuce, blokując późniejszy sprawny montaż całego urządzenia.

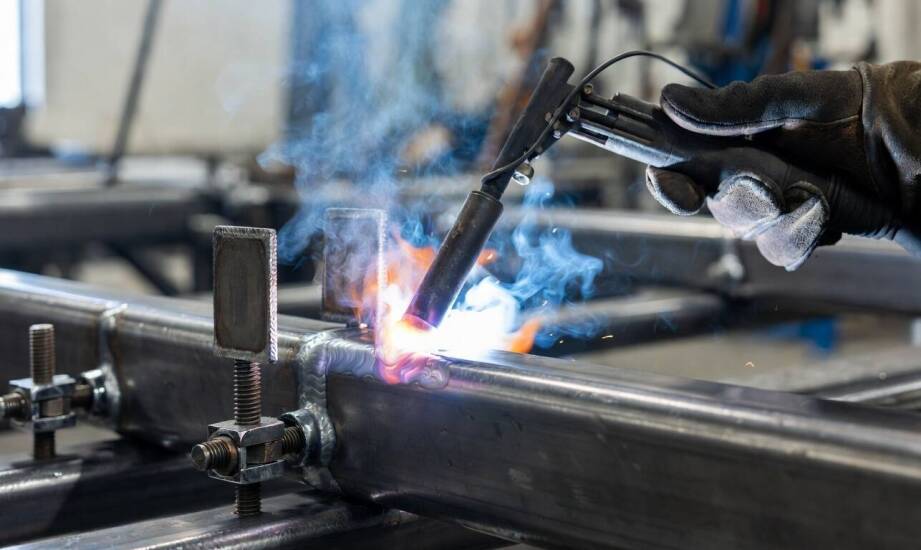

Kluczowe znaczenie dla powtarzalności partii ma zjawisko fizyczne zachodzące w strukturze materiału pod wpływem wysokiej temperatury łuku elektrycznego. Prawidłowo zaplanowane i zrobotyzowane spawanie konstrukcji musi z góry uwzględniać naturalny skurcz cieplny płynnego metalu oraz zachowanie strefy wpływu ciepła wokół tworzonej spoiny. Punktowe nagrzewanie i gwałtowne stygnięcie wywołuje niebezpieczne odkształcenia kątowe, wzdłużne oraz poprzeczne. Skutkiem tych nieuniknionych naprężeń fizycznych bywa trwała zmiana ostatecznej geometrii całego stalowego zespołu, dlatego produkcja wymaga potężnej dbałości o utrzymanie parametrów termicznych.

Wielostopniowa kontrola jakości stanowi ostateczne sito weryfikacyjne przed przekazaniem gotowego podzespołu do dalszych procesów wykańczających. Standardowa procedura produkcyjna obejmuje szczegółowe badanie wizualne ciągłości spoin, rygorystyczne pomiary wymiarowe kluczowych osi i kątów za pomocą nowoczesnych narzędzi metrologicznych, a w wymagających projektach także badania nieniszczące (NDT). Wczesne i bezbłędne wykrycie odchyleń geometrycznych pozwala na szybką izolację elementów niezgodnych z założonymi tolerancjami, chroniąc lakiernie proszkowe i działy montażu przed bezcelowym przetwarzaniem wadliwych komponentów.

Ostateczna kolejność i parametry dobieranych operacji produkcyjnych zawsze zależą od stopnia skomplikowania stalowego detalu, specyfiki wykorzystanego gatunku surowca oraz wielkości planowanej partii. W przypadku wytwarzania średnich i dużych serii w przemyśle b2b, niezawodna powtarzalność wymaga pełnej integracji procesów cięcia laserowego, plastycznego formowania oraz precyzyjnego łączenia. Firma Globmetal, opierając produkcję na rozbudowanym parku maszynowym CNC, realizuje tak zaprojektowaną, kompleksową obróbkę detali. Przetwarzanie około tysiąca ton stali miesięcznie w nowoczesnej hali produkcyjnej w Sianowie potwierdza, że wyłącznie bezkompromisowa kontrola na każdym etapie technologicznym zabezpiecza odbiorców przed opóźnieniami w łańcuchu dostaw.
