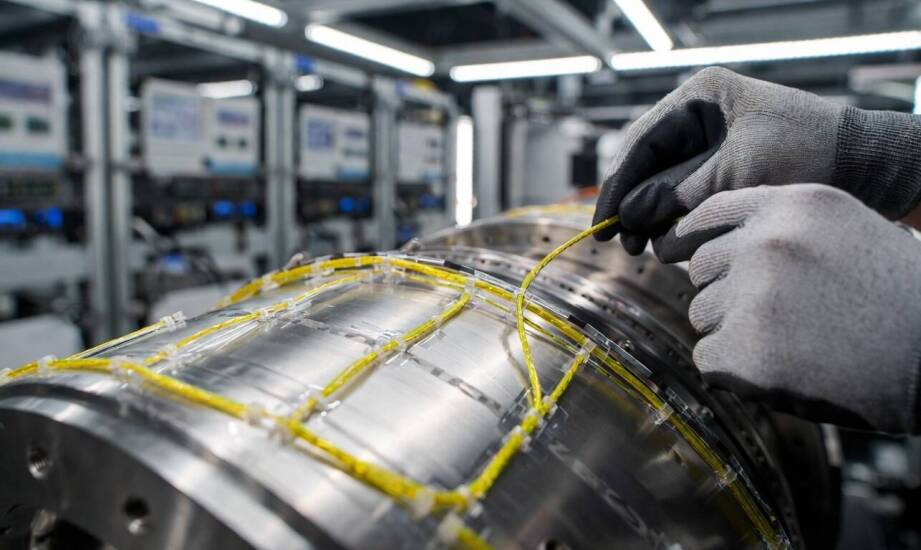

Jak światłowodowe pomiary pomagają wskazać źródło drgań i hałasu w zakłóconym otoczeniu przemysłowym

W zakłóconym otoczeniu przemysłowym zidentyfikowanie faktycznego miejsca emisji hałasu stanowi ogromne wyzwanie diagnostyczne. Hale produkcyjne charakteryzują się ciągłym nakładaniem się wielu sygnałów pochodzących od pracujących maszyn, potężnych pomp oraz rozbudowanych systemów wentylacyjnych. Zastosowanie pojedynczego czujnika punktowego rzadko pozwala na wiarygodne zawężenie obszaru generującego problem. Standardowe akcelerometry rejestrują drgania w jednym konkretnym miejscu, ale nie pokazują drogi propagacji fali w złożonej strukturze. Błędna interpretacja odbitych fal prowadzi do wyciągania fałszywych wniosków i instalowania izolacji w niewłaściwych sekcjach maszyn. Rozbudowa sieci tradycyjnych przetworników napotyka z kolei na problemy z plątaniną setek metrów kabli oraz silnymi zakłóceniami elektromagnetycznymi. Wymusza to poszukiwanie innych metod badawczych, które zapewniają jednoczesny odczyt z wielu miejsc na dużym obszarze konstrukcji. Odpowiedzią na te rosnące trudności stają się nowoczesne technologie światłowodowe. Zastępują one tysiące pojedynczych urządzeń elektrycznych jednym ciągłym lub specjalnie modyfikowanym włóknem optycznym.

Światłowodowe technologie detekcji drgań i hałasu

Czujniki oparte na siatce Bragga (FBG) działają na zasadzie lokalnej zmiany struktury samego rdzenia światłowodu. Każda taka siatka odbija światło o z góry określonej długości fali, przepuszczając jednocześnie resztę widma. Mechaniczne rozciąganie lub ściskanie przewodu wywołane przez drgania maszyny delikatnie modyfikuje geometrię nacięć. Przesunięcie widma fali odpowiada bezpośrednio skali odkształceń badanego materiału. Dokładność mapowania zjawiska zależy w tym przypadku od gęstości rozmieszczenia elementów pomiarowych na strukturze obiektu. Im więcej siatek wprowadzimy do jednego włókna, tym bardziej szczegółowy i wielowymiarowy obraz wibracji uzyskamy. Rozwiązanie to wykazuje całkowitą odporność na zakłócenia elektromagnetyczne, ponieważ przesyła sygnał za pomocą wiązki światła, a nie prądu elektrycznego.

Zupełnie inne podejście prezentuje technologia rozproszonej detekcji akustycznej (DAS). System ten analizuje mikroskopijne niedoskonałości szkła kwarcowego i zjawisko wstecznego rozproszenia Rayleigha. Pozwala to stworzyć ciągłą linię pomiarową, która rejestruje parametry wzdłuż całej długości światłowodu. Pomiary obejmują odcinki liczące kilkadziesiąt kilometrów z rozdzielczością przestrzenną rzędu zaledwie jednego metra. Włókno zamienia się w ten sposób w tysiące wirtualnych mikrofonów ułożonych obok siebie. Taka niespotykana gęstość danych sprawia, że lokalizacja źródeł dźwięku w rozległych instalacjach przemysłowych przebiega bardzo sprawnie. Wymaga jednak odpowiedniego przetwarzania cyfrowego, które uwzględnia przesunięcia fazowe fali akustycznej. Metoda ciągłego opomiarowania podlega też twardym ograniczeniom fizycznym. Występuje tu wyraźny kompromis między maksymalnym pasmem przenoszenia sygnału a całkowitą długością diagnozowanego odcinka. Sposób ułożenia przewodu na obiekcie i jego geometria bezpośrednio decydują o czułości kierunkowej całego układu.

Wsparcie analiz modalnych w branżach specjalistycznych

Przemysł lotniczy, zaawansowana motoryzacja oraz sektor zbrojeniowy regularnie borykają się z problemem trudnego dostępu do badanych elementów. Konstrukcje takie jak kompozytowe poszycia skrzydeł samolotów czy zamknięte kadłuby pojazdów wojskowych uniemożliwiają swobodny montaż wielu tradycyjnych czujników. Cienki i elastyczny światłowód charakteryzuje się minimalną średnicą, co pozwala na jego bezinwazyjną integrację wewnątrz skomplikowanych brył. Środowisko pracy ciężkiego sprzętu generuje dodatkowo potężne pola elektromagnetyczne, które zakłócają wskazania klasycznej elektroniki pomiarowej. Zastosowanie optyki omija ten problem, gwarantując inżynierom stabilny dostęp do wiarygodnych wyników badań w trudnych warunkach przestrzennych.

Zgromadzone informacje znacząco ułatwiają oddzielenie pierwotnego źródła drgań od rezonansów wtórnych rozchodzących się po strukturze. Zjawisko to stanowi kluczowe wsparcie dla zaawansowanych analiz modalnych, które określają naturalne częstotliwości drgań całych maszyn. Ciągły rozkład naprężeń wzdłuż linii światłowodu pomaga prześledzić przepływ niszczącej energii wibracji przez poszczególne elementy nośne obiektu. W praktyce inżynierskiej EC TEST SYSTEMS na co dzień przeprowadzamy złożone analizy drgań oraz badania akustyczne dla wymagających gałęzi przemysłu. Dobieramy właściwy sprzęt rejestrujący i metodologię do obiektów o wysokim stopniu skomplikowania technologicznego. Precyzyjne wyznaczenie parametrów modalnych ułatwia wczesne przewidywanie zachowania sprzętu i zapobieganie poważnym uszkodzeniom zmęczeniowym.

Rozwiązania światłowodowe rzadko całkowicie zastępują klasyczne techniki inżynierskie, ale doskonale sprawdzają się jako systemy wstępnego ostrzegania. Pełnią funkcję szerokiego skanowania przestrzennego, które szybko wyznacza strefę do późniejszych, precyzyjnych pomiarów wibrometrycznych. Dostarczają one błyskawicznego obrazu sytuacji w czasie rzeczywistym, sprawnie filtrując szum tła w mocno zakłóconym zakładzie. Pozwala to na szybkie podejmowanie trafnych decyzji projektowych i tworzenie konstrukcji o znacznie wyższej trwałości mechanicznej.
