Jak połączyć odciąg spalin z odpylaniem w hali produkcyjnej bez chaosu w instalacji

W hali produkcyjnej z kilkoma pracującymi stanowiskami spawalniczymi lub szlifierskimi pojedynczy lokalny punkt ssący rzadko wystarcza do zachowania czystości powietrza. Zanieczyszczenia z różnych procesów technologicznych szybko unoszą się ku górze i swobodnie przenoszą między sąsiednimi maszynami. Taka ucieczka emisji pogarsza widoczność na obszarze roboczym i zwiększa narażenie załogi na wdychanie szkodliwych pyłów oraz gorących gazów. Zapanowanie nad tym zjawiskiem wymaga płynnego połączenia kilku systemów wentylacyjnych w jeden spójny mechanizm. Właściwa konfiguracja sieci rurociągów zapobiega krzyżowaniu się strumieni brudnego powietrza i pozwala skutecznie wychwycić toksyczne związki bezpośrednio u źródła ich powstawania.

Kiedy łączyć odciąg spalin z centralnym odpylaniem?

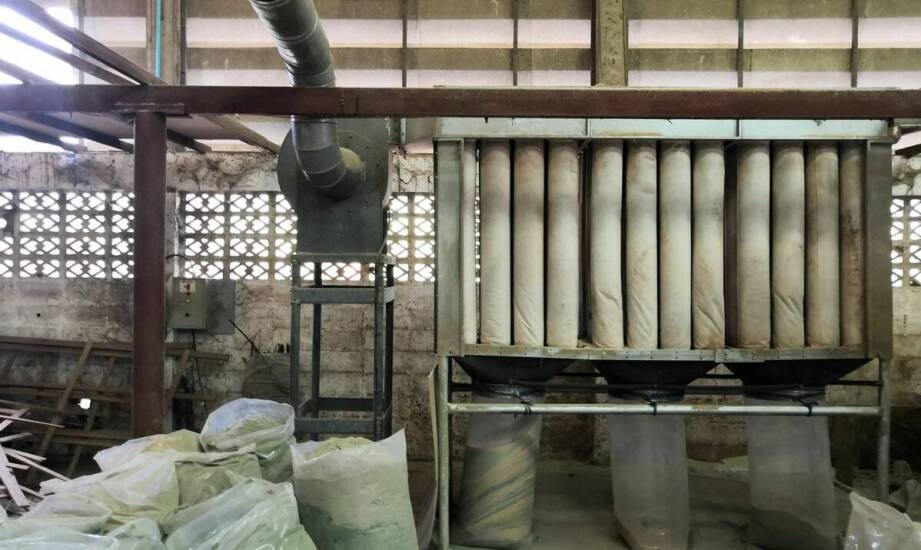

Usuwanie zanieczyszczeń z intensywnych procesów obróbki cieplnej wymaga precyzyjnego określenia parametrów odciąganego strumienia. Instalacja powinna funkcjonować jako całkowicie odrębny układ, gdy źródło emituje wyłącznie gorące gazy i dymy o znikomej zawartości frakcji stałej. Wprowadzenie czystych spalin o wysokiej temperaturze do istniejącej sieci odpylającej często kończy się zapychaniem materiałów filtracyjnych lub gwałtownym obniżeniem ich sprawności separacji. Podłączenie punktu ssącego do głównego systemu staje się technicznie uzasadnione w momencie, gdy obsługiwana maszyna generuje mieszaninę agresywnego pyłu oraz spalin. Centralny filtr workowy lub kartridżowy użyty w takim zespole wymaga wcześniejszego przystosowania do ciągłej pracy w wyższych temperaturach roboczych.

Skuteczność zintegrowanego układu zależy od bezbłędnego przeliczenia fizycznych właściwości powietrza. Projektanci instalacji przemysłowych analizują w tym celu kilka krytycznych parametrów:

• Sumaryczną wydajność wentylatorów, która musi stabilnie pokrywać zapotrzebowanie z każdego aktywnego punktu poboru na hali.
• Całkowitą długość kanałów transportowych bezpośrednio wpływającą na końcowe straty ciśnienia w rurociągu.
• Liczbę zamontowanych kolan i zmian przekroju, ponieważ każda redukcja zwiększa miejscowe opory przepływu i zmusza do montażu mocniejszych napędów.

Zbyt rozbudowane i zawiłe przewody bez odpowiednio dobranego przekroju powodują zauważalny spadek prędkości strumienia. Konsekwencją tego zjawiska jest odkładanie się lepkich osadów na wewnętrznych ściankach, co stopniowo ogranicza przepustowość całego systemu i osłabia siłę ssącą przy oddalonych stanowiskach.

Wpływ wymagań ATEX na rozbudowę układów wyciągowych

Równoległe przetwarzanie pyłów oraz gorących gazów wymusza uwzględnienie najbardziej rygorystycznych norm bezpieczeństwa przemysłowego. Wytyczne dyrektywy ATEX narzucają na zakłady produkcyjne obowiązek przeprowadzenia klasyfikacji stref zagrożenia wybuchem oraz wymagają zastosowania urządzeń w potwierdzonym wykonaniu przeciwwybuchowym. Stalowe kanały prowadzone przez wyznaczone strefy Ex wymagają montażu certyfikowanych klap odcinających i elementów izolacji ciśnieniowej. Mechaniczne wentylatory zasysające ładunek muszą posiadać certyfikaty potwierdzające dopuszczenie do operowania w strefach z grupy II 2D lub 3D. Stosowanie takich zapór konstrukcyjnych fizycznie ucina drogę propagacji ewentualnego płomienia w razie zapalenia nagromadzonego pyłu.

W tak wymagającym środowisku operacyjnym odpowiednio dobrany wyciąg spalin staje się pełnoprawnym elementem większej infrastruktury filtrowentylacyjnej. Rozwiązanie to naturalnie współpracuje z centralnym filtrem oraz systemami pneumatycznego przerzutu zebranych materiałów sypkich.

Rozbudowa wieloletnich układów wentylacyjnych bardzo często obnaża błędy konstrukcyjne, gdy inwestor decyduje się dodać nowe punkty ssące bez weryfikacji nośności instalacji. Brak dedykowanych zasuw odcinających przy dopinaniu kolejnych maszyn do starego rurociągu stwarza ogromne ryzyko szybkiego przeniesienia pożaru wzdłuż kanałów. Dodatkowo stary wentylator obciążony powiększoną siecią ssącą generuje niedobory podciśnienia w pierwotnych odcinkach roboczych. Z inżynierskiej perspektywy firmy IHAS-TECH tylko rzetelna analiza procesu przed właściwym montażem pozwala wyliczyć bezpieczne średnice przewodów i zaplanować niezbędne rewizje. Przemyślany schemat orurowania uwzględnia również układy awaryjnych bypassów, co skutecznie redukuje potrzebę wykonywania późniejszych przeróbek i chroni wydział przed wstrzymaniem produkcji.

Domknięcie inwestycji w wydajną infrastrukturę oczyszczania powietrza wymaga traktowania instalacji rurowej jak połączonego organizmu. Prawidłowy projekt techniczny zależy nie od ogólnej nazwy urządzenia, lecz od wnikliwej analizy charakterystyki źródła emisji i lokalnego ryzyka pożarowego. Integracja rurociągów usuwających gazy ze stacjami filtrującymi opiera się na wyliczeniach bilansu oporów i dopasowaniu średnic do cyklu pracy maszyn obróbczych. Dopiero zgranie tych zmiennych eliminuje chaos wentylacyjny w przestrzeni zakładu i zapewnia sprawne odprowadzanie osadów.
