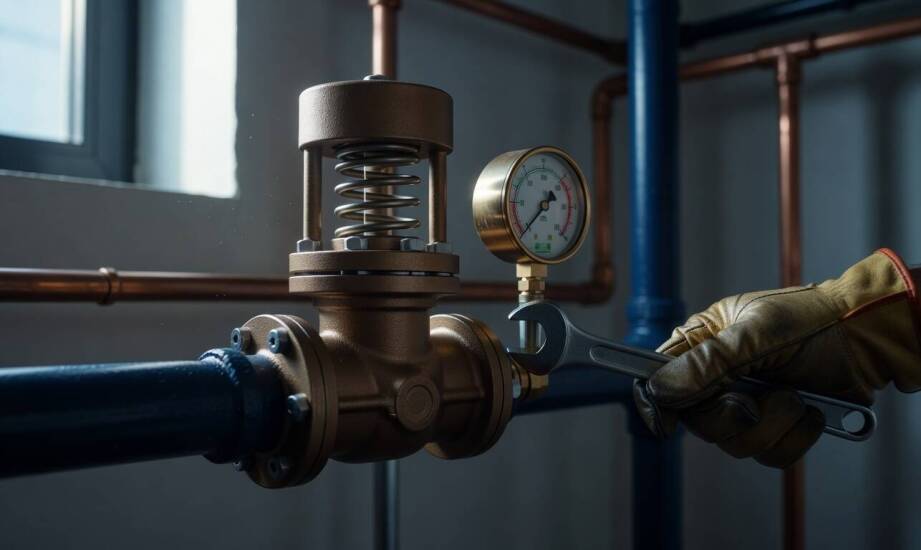

Jak działa stabilizacja ciśnienia i od czego zależy dobór w instalacjach wodnych i przemysłowych

Wahania ciśnienia w instalacjach wodnych i przemysłowych powodują nadmierne obciążenie armatury, uszkodzenia urządzeń odbiorczych oraz niestabilną pracę całego układu. Skoki parametrów zasilania prowadzą do zjawisk takich jak kawitacja, które przyspieszają zużycie uszczelek oraz elementów roboczych zaworów. Nagłe spadki ciśnienia skutkują kosztownymi przestojami procesów technologicznych. Utrzymanie odpowiednich warunków przepływu wymaga zastosowania urządzeń kompensujących te zmiany, zanim uderzenie hydrauliczne dotrze do wrażliwych komponentów końcowych. Niezabezpieczona instalacja przyjmuje falę uderzeniową, która przemieszcza się z ogromną prędkością, niszcząc manometry i rozszczelniając połączenia kołnierzowe.

Mechanizm działania i różnice między redukcją a stabilizacją

Prawidłowo dobrany reduktor ciśnienia obniża ciśnienie wejściowe do wartości nastawionej fizycznie na mechanizmie, bazując na prostym układzie sił. Urządzenie składa się z korpusu zawierającego element dławiący w postaci grzybka lub zaworu, a także membrany albo tłoka oraz sprężyny regulacyjnej. Ciśnienie panujące na wyjściu instalacji napiera bezpośrednio na elastyczną membranę. Element ten przemieszcza się wewnątrz korpusu i płynnie steruje położeniem mechanizmu zamykającego szczelinę przepływu. Gdy ciśnienie wyjściowe spada poniżej ustalonego poziomu, membrana opada pod wpływem nacisku sprężyny, otwierając szerszy przepływ medium. W przypadku wzrostu ciśnienia cieczy lub gazu, membrana unosi się, pokonując opór sprężyny, co powoduje proporcjonalne przymknięcie zaworu.

Zrozumienie procesów hydraulicznych wymaga wyraźnego rozróżnienia samej redukcji od pełnej stabilizacji zjawisk przepływowych. Redukcja ciśnienia oznacza obniżenie wartości o stałą różnicę względem zasilania, co sprawia, że ewentualne wahania na wejściu przenoszą się na wyjście układu. Pełna stabilizacja polega na utrzymaniu z góry zadanej wartości ciśnienia wyjściowego, całkowicie niezależnie od nagłych zmian parametrów zasilania. Osiągnięcie takiego efektu wymaga błyskawicznej reakcji układu na każdą najdrobniejszą zmianę warunków ciśnieniowych. Membrany elastyczne reagują szybciej na drobne pulsacje sieci, podczas gdy mechanizmy tłokowe charakteryzują się wyższą odpornością na uszkodzenia w przypadku ekstremalnych różnic ciśnień.

Kryteria doboru parametrów roboczych i integracja w układzie

Zasadnicze znaczenie ma dokładne zdefiniowanie ciśnienia wejściowego i oczekiwanego ciśnienia wyjściowego, a także maksymalnego zapotrzebowania na czynnik. Projektant musi uwzględnić rodzaj transportowanego medium oraz docelową temperaturę pracy instalacji. Zestawienie tych zmiennych pozwala na wyznaczenie optymalnego zakresu regulacji sprężyny oraz dobór odpowiednich materiałów uszczelniających. Warunki pracy drastycznie zmieniają wymagania techniczne dla całej zastosowanej aparatury. W instalacjach wodnych sprzęt ten chroni układ przed nadmiernym ciśnieniem sieciowym i zapobiega fizycznemu pękaniu rur przesyłowych. W instalacjach gazowych priorytetem pozostaje zapewnienie całkowicie bezpiecznego zasilania odbiorników końcowych bez ryzyka rozszczelnienia. W rozbudowanych układach przemysłowych specyfikacja uwzględnia wysoką lepkość pompowanego medium, ryzyko korozji oraz obecność twardych cząstek stałych.

Urządzenia regulacyjne współpracują zazwyczaj z filtrami kołnierzowymi, zaworami zwrotnymi i ciężką armaturą odcinającą. W hurtowni TRO-INSTAL-BIS dobieramy do takich układów odpowiednie komponenty kołnierzowe, uzupełniając je o dopasowane filtry siatkowe. Osadzenie filtra przed elementem dławiącym zapobiega blokowaniu się mechanizmu przez rdzę, piasek lub opiłki spawalnicze. Zatrzymanie zanieczyszczeń między grzybkiem a gniazdem uniemożliwiłoby domknięcie przepływu, co doprowadziłoby do niekontrolowanego wzrostu ciśnienia. Taka konfiguracja pozwala na budowę bezpiecznych instalacji z pełną ochroną przed niszczącym uderzeniem hydraulicznym.

Zignorowanie parametrów przepływu skutkuje poważnymi awariami całej sieci dystrybucyjnej. Niewłaściwie ustawiony mechanizm generuje uciążliwy hałas spowodowany zjawiskiem kawitacji. Mikropęcherzyki gazu implodują, wyrywając drobiny metalu z powierzchni gniazda. Przedsiębiorstwa instalacyjne współpracujące z TRO-INSTAL-BIS weryfikują szczegółowo dokumentację techniczną, aby uniknąć przewymiarowania elementów dławiących. Zbyt duży zawór pracuje w niewielkim stopniu otwarcia, co szybko niszczy precyzyjne uszczelnienia i zaburza odczyty pomiarowe.

Osiągnięcie optymalnych parametrów zależy od charakterystyki całego układu, a nie tylko od zdolności jednego urządzenia do obniżenia ciśnienia. Właściwe zaprojektowanie strefy ujęcia wymaga dogłębnej analizy stabilności źródła zasilania i specyfiki tłoczonego medium. Przemyślana integracja z filtrami ochronnymi zabezpiecza infrastrukturę przemysłową przed wczesnym zużyciem na skutek wahań parametrów, zapewniając bezawaryjną pracę rurociągów przesyłowych.
