Dlaczego w transporcie prasy kuźniczej najpierw liczą się prześwity i punkty chwytu

Wydawać by się mogło, że przeniesienie potężnej prasy kuźniczej wymaga wyłącznie dostarczenia sprzętu o odpowiednim udźwigu. W rzeczywistości surowy ciężar maszyny, nierzadko przekraczający kilkadziesiąt ton, schodzi na dalszy plan już podczas wstępnej analizy inżynieryjnej. Krytyczne znaczenie dla powodzenia operacji mają precyzyjnie zbadane prześwity w ciągach komunikacyjnych oraz fabryczne punkty chwytu. Te dwa parametry geometryczne dyktują warunki całego procesu i wymuszają zastosowanie konkretnych technologii transportowych. To one decydują, czy cenny ładunek opuści halę bez naruszenia własnej konstrukcji.

Jak punkty chwytu chronią wrażliwe podzespoły maszyny

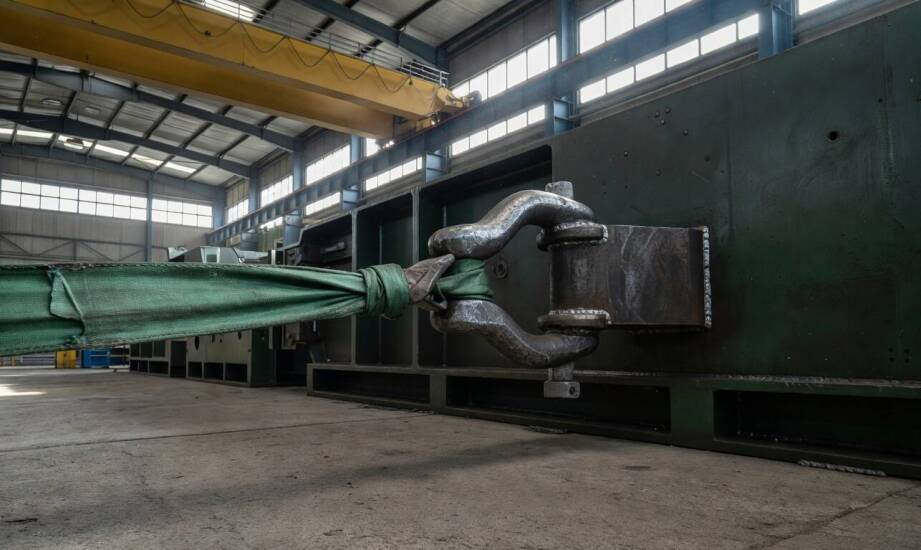

Każda nowoczesna prasa kuźnicza posiada masywną, sztywną ramę. Skrywa ona w swoim wnętrzu wysoce precyzyjne mechanizmy. Producenci zawsze oznaczają na obudowie fabryczne punkty zaczepienia, funkcjonujące w dokumentacji technicznej jako lifting points. Zlokalizowanie tych miejsc oraz wyznaczenie środka ciężkości warunkuje bezpieczne podniesienie całego urządzenia. Próba zastosowania zawiesi w losowych fragmentach korpusu stanowi bezpośrednie ryzyko odkształceń. Naraża to na nieodwracalne uszkodzenia kluczowy dla pracy prasy suwak i narusza geometrię kolumn prowadzących. Osłony mają za zadanie wyłącznie chronić wnętrze maszyny przed zanieczyszczeniami z procesu obróbki. Nie mogą one przejmować naprężeń rzędu kilkudziesięciu ton w trakcie podnoszenia ładunku.

Prawidłowy montaż pras, a także ich wcześniejszy demontaż, opiera się na bezwzględnym poszanowaniu stref nośnych. Liny, pasy i stalowe uchwyty transportowe mocuje się do wyznaczonych sworzni, gwintów lub uszu transportowych. Utrzymanie zaleconego kąta nachylenia zawiesi zapobiega bocznemu zgniataniu obudowy w momencie odrywania maszyny od ziemi. Procedura podnoszenia musi dodatkowo uwzględniać asymetryczne rozłożenie ciężaru. Prasy charakteryzują się umiejscowieniem masywnych kół zamachowych oraz napędów w górnej części korpusu. Znacznie przesuwa to środek ciężkości i potęguje ryzyko utraty stabilności przy nieprawidłowym chwycie.

Prześwity, posadzka i ograniczenia przestrzenne w hali

Analiza topografii hali pod kątem realnych możliwości manewrowych rozpoczyna się długo przed uniesieniem maszyny. Szerokość docelowych bram, wysokość przejazdów pod pracującymi suwnicami oraz promienie skrętów na skrzyżowaniach wyznaczają jedyną dopuszczalną trasę wyjazdu. Zgodnie z branżowymi standardami bezpieczeństwa bramy przemysłowe powinny być co najmniej dwukrotnie szersze i o 500 mm wyższe od przemieszczanego ładunku. W środowisku starszych, gęsto zabudowanych zakładów spełnienie tego warunku przy jednym podejściu rzadko bywa możliwe. Transport ponadgabarytowy z użyciem standardowej naczepy niskopodwoziowej sprawdza się na zewnątrz. Wewnątrz wąskich korytarzy fabrycznych całkowicie traci on jednak rację bytu ze względu na brak miejsca do manewru.

Ograniczona przestrzeń robocza bezpośrednio wymusza zmianę technologii na bardziej kompaktową. W praktyce realizacyjnej firmy INTER-TECH regularnie przenosimy prasy kuźnicze o masie 78 czy 130 ton w ciasnych sektorach zakładów produkcyjnych. Wykorzystujemy do tego unikalny samojezdny dźwig małogabarytowy o udźwigu do 90 ton, który swobodnie mieści się pod suwnicami. Maszyna ta precyzyjnie lawiruje między czynnymi liniami, co pozwala na przeprowadzenie płynnej relokacji dla firm motoryzacyjnych bez wyburzania ścian nośnych budynku.

Sama jazda z ciężkim ładunkiem po nierównym podłożu wymaga stałej weryfikacji nośności posadzki. Transport po betonowych płytach generuje drgania stanowiące ogromne zagrożenie dla systemów sterowania maszyny. Wszystkie ruchome elementy urządzenia muszą zostać na ten czas mechanicznie zablokowane. Aby skutecznie zredukować wstrząsy przenoszone na elektronikę, stosuje się zaawansowaną amortyzację w postaci sprężyn i izolatorów. Chroni to wrażliwe komponenty przed mikrouszkodzeniami powstającymi podczas pokonywania progów czy szczelin dylatacyjnych.

Powodzenie skomplikowanego procesu relokacji opiera się na doskonałej koordynacji kilku kluczowych zmiennych. Zależy ono od pełnej zgodności gabarytu przemieszczanej maszyny z przeanalizowaną trasą, zachowania rygorystycznych reżimów podparcia oraz precyzyjnego wpięcia w punkty nośne. Uwzględnienie prześwitów, limitów posadzki i odpowiedniej geometrii chwytu gwarantuje, że prasa bezpiecznie podejmie pracę w nowej lokalizacji bez konieczności przeprowadzania dodatkowych napraw.
