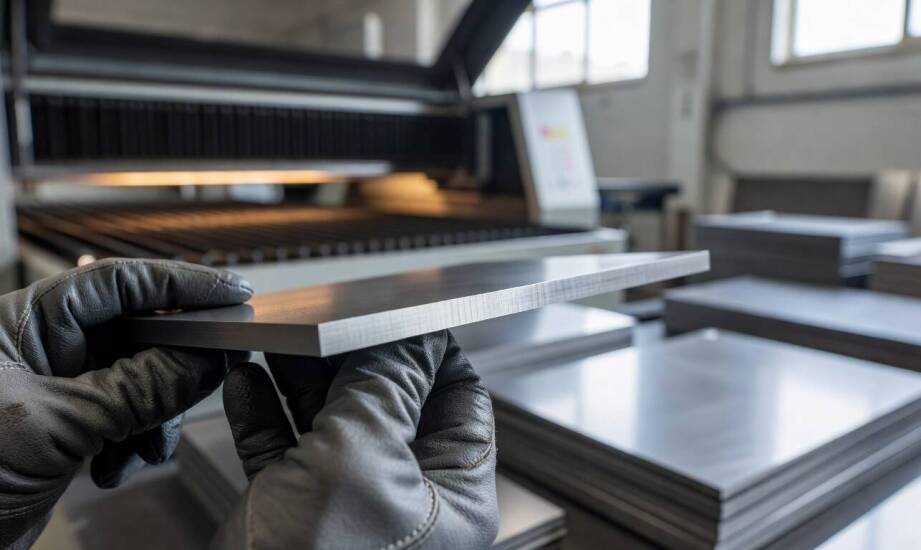

Co decyduje o jakości krawędzi po wycinaniu laserowym stali, aluminium i stali nierdzewnej

Dwa identyczne detale wycięte laserowo z tej samej blachy stalowej trafiają do stanowiska montażowego. Pierwszy z nich wymaga jedynie lekkiego przetarcia, natomiast drugi musi przejść uciążliwy proces usuwania gratu i mechanicznego prostowania, co niepotrzebnie wydłuża cykl pracy. Taka drastyczna różnica w wykończeniu rzadko wynika z ukrytych wad samego materiału. Odpowiedzialność za jakość krawędzi i występowanie odkształceń ponoszą parametry procesu cięcia. Zrozumienie ścisłych relacji między specyfiką konkretnego stopu a ustawieniami maszyny pozwala wyeliminować kosztowne błędy już na bardzo wczesnym etapie planowania produkcji.

Wpływ parametrów wiązki i właściwości stopu na strefę cięcia

Moc wiązki laserowej, prędkość przesuwu głowicy, ciśnienie gazu asystującego oraz grubość arkusza tworzą zamknięty układ współzależności. Zbyt wysoka moc przy relatywnie niskiej prędkości powoduje nadmierne topienie materiału, co drastycznie poszerza szczelinę i trwale niszczy krawędź. Z kolei niska moc połączona z bardzo szybkim posuwem skutkuje niepełnym przecięciem struktury metalu i pozostawieniem trudnego do usunięcia żużla na dolnej płaszczyźnie detalu. Ogromną rolę w całym układzie odgrywa gaz asystujący, który fizycznie wydmuchuje stopiony metal i chroni obrabianą strefę przed oksydacją. W przypadku obróbki stali nierdzewnej oraz aluminium zastosowanie azotu pod wysokim ciśnieniem zapewnia czyste cięcie bez ognisk utleniania. Praca z klasyczną stalą węglową przebiega inaczej, ponieważ strumień tlenu wywołuje tam reakcję egzotermiczną, dostarczając dodatkowego ciepła i znacząco przyspieszając samą separację.

Konkretny gatunek metalu determinuje sposób pochłaniania dostarczonej z zewnątrz energii. Stal czarna bardzo dobrze absorbuje wiązkę, co ułatwia jej szybkie wycinanie przy użyciu standardowych ustawień. Aluminium zachowuje się pod wiązką zupełnie inaczej. Odbija znaczną część promieniowania i wykazuje bardzo wysoką przewodność cieplną. Wymaga to niezwykle precyzyjnego ogniskowania promienia, ponieważ wprowadzane ciepło natychmiast rozchodzi się po całym arkuszu, co podnosi ryzyko trwałego pofalowania cienkich płaszczyzn. Stal nierdzewna z kolei świetnie pochłania energię, ale bez mocnej osłony gazowej w ułamku sekundy ulega ciemnym odbarwieniom. Dla standardowej grubości blachy rzędu 3 mm realistyczne tolerancje wymiarowe po wycięciu wynoszą ±0,03 mm, a przy arkuszach cieńszych niż 1,5 mm mogą zejść nawet do bardzo rygorystycznego pułapu ±0,01 mm.

Identyfikacja defektów i prawidłowe przygotowanie projektu CAD

Źle dopasowana technologia cięcia błyskawicznie zostawia fizyczne ślady na zrzuconym z rusztu elemencie. Najbardziej widocznym i wyjątkowo czasochłonnym w ręcznym usunięciu problemem jest grat. Ta ostra pozostałość stopionego metalu w dolnej strefie cięcia bezpośrednio świadczy o złym doborze ogniskowej obiektywu lub zbyt słabym ciśnieniu strumienia gazu. Nadmiar skumulowanego ciepła wywołuje z kolei niepożądane zwężenie szczeliny oraz lokalne odkształcenia geometrii arkusza. Szerokość szczeliny cięcia mieści się zazwyczaj w wąskim zakresie od 0,1 do 0,5 mm, dlatego zignorowanie tego fizycznego parametru w fazie projektowej zawsze prowadzi do nieścisłości wymiarowych całego montowanego podzespołu.

Zminimalizowanie powtarzalnych braków jakościowych zaczyna się długo przed uruchomieniem głowicy tnącej na hali. Właściwe przygotowanie rysunku CAD diametralnie upraszcza późniejsze działania programisty układającego nesting. Ścieżki cięcia muszą stanowić ciągłe, zamknięte wektory narysowane w skali 1:1, a konstruktor powinien założyć odpowiednią kompensację na ubytek materiału. Podobne rygory dotyczą zresztą innych form kształtowania. Bardziej złożone zadania, takie jak wieloosiowa obróbka CNC, wymagają równie bezbłędnego podejścia do dokumentacji, aby wyfrezowane kanały zgadzały się z wyciętą bazą. Małe otwory o średnicy poniżej 1,5 mm w wycinaniu laserowym osiągają dokładność rzędu ±0,05 mm, co przy montażu ciasnych sworzni narzuca konieczność ich mechanicznego rozwiercania.

Różnice w stopniu gładkości krawędzi po zakończeniu procesu cięcia wynikają z wewnętrznej struktury stopu, z pomyłek w ustawieniach konsoli i ze zbyt skomplikowanego promienia ścieżki. W codziennej praktyce produkcyjnej idealna, wolna od zadziorów powierzchnia to bezpośredni wynik harmonii między zoptymalizowaną mocą, prędkością posuwu oraz ciśnieniem gazu. Instal Chemik z Kowalewa koło Pleszewa realizuje seryjne, precyzyjne cięcie laserowe blach na nowoczesnych maszynach światłowodowych. Korzystając z ponad 25-letniego doświadczenia, firma obsługuje klientów przemysłowych z sektora lotniczego, maszynowego i motoryzacyjnego. Proces w zakładzie płynnie łączy wypalanie arkuszy z dalszym frezowaniem, certyfikowanym spawaniem konstrukcji oraz trwałym malowaniem proszkowym w jednym cyklu operacyjnym. Ostateczna jakość krawędzi zależy od bezwzględnego dopasowania parametrów do grubości materiału, a przeoczenie jednej zmiennej potrafi całkowicie zniszczyć wypalaną partię.
